Machine à sous-vêtements en résine époxy personnalisée pour bobine d'allumage haute précision

Détails Informations

Description de produit

Les informations détaillées

Type de moteur:

électrique

Paquet de transport:

emballage en bois

Marque déposée:

D&H

Origine:

Chine

Hs code:

8424899990

Capacité d'approvisionnement:

50PCS par mois

Précision:

Haute précision

Condition:

Nouveau

Certification:

Garantie:

12 mois

Grade automatique:

Semi-automatique

Installation:

Verticale

Personnalisation:

Disponible Une demande personnalisée

Mettre en évidence:

machine à faire des pots à base de résine époxy

machine à résine époxy sur mesure

machine de coulée de résine sur mesure

Description de produit

Une machine à colle à vide entièrement automatique intégrée à l' alimentation du matériau, à la colle et aux fonctions de convoyage des produits finis.la machine composée d'une machine à mélanger entièrement automatique , distributeur de colle à vide à trois axes, convoyeur à chaîne et ainsi de suite.Cet équipement peut être utilisé indépendamment ou être connecté à des données numériques et appliquer le collage sous pression négative et pression normale.Il est largement appliqué pour le silicone, l'époxy, EAW2777, la colle cristalline, PU ((poluyréthane) deux composants de colle, qui convient à différentes exigences de processus de pottage de colle.

1.1Entrée et sortie automatiques du produit
1.2Traitement de la colle (réchauffement des réservoirs, dégazage des bulles des réservoirs,le chauffage,filtre, dégazage sous vide)
1.3Le rapport de colle et le mélange.
1.4Collage à la pâtexJe vous en prie.
1.5Grâce à la programmation pour réaliser le collage pour différents produits de taille.

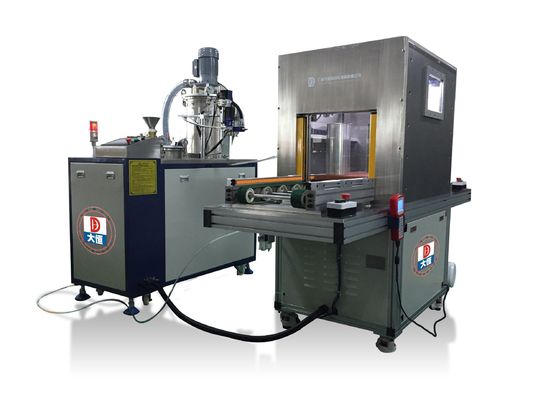

vacuum Potting Epoxy Resin Machine for Ignition Coil

Troisièmement: machine automatique de mélange de colle
1,Sschéma chimique

Paramètre

Proportion de colle	1 à 1 à 10:1
Ratio de précision	± 2%
Vitesse de collage	1 g/s --10g/s
Précision de collage	± 2%
Mémoire du programme	99
Viscosité de la colle	300Je ne sais pas.10000 cpsRle numéro d'efference)
Mode de fonctionnement	Mode manuel /Mode automatique
Contrôle du rapport	PLC/Je vais me faire foutre!pompe (peut changer de type de pompes à compteurs)
Contrôle du débit	Entrée numérique
Affichage des paramètres	Pointer / affichage numérique
UneSystème de contrôle utomatique	Écran tactile / interrupteur de bouton / signal tiers
Méthode de mélange	dynamiquele mélange/Nettoyage automatique
réservoir de stockage	d'acier inoxydableJe vous en prie.25L)etB ((25L)

	Dégas sous vide-0,1 MPa),8 L/s
	Capteur de niveau de liquide(Faible niveau de liquide/taux de liquide élevé)
	A/BRéglage des réservoirs
	ABcolle cchauffage à température constanteTempérature ambiante- 80°)
	Filtre à colle
Le pouvoir	220 V/50 Hz/35Pour les appareils électriques
Pression de l'air d'entrée	0Pour les appareils à combustion interne
Dimension extérieure	Machine à mettre de la colle:13Pour les pièces détachées×600 mm X16Pour les pièces détachées
Matériaux de cadre	Acier laminé à froid/aluminium industriel/acier inoxydable/ tôle

3,Introduction de la partie principale
La partie principale de la machine de mise en conserve de la chambre à vide comporte un réservoir de colle, un système de mélange (à vispompe), système de mélange / nettoyage, système de contrôle et ainsi de suite.
3.1réservoir de stockage de colle
Selon les caractéristiques de la colle et le processus du client, la colle doit être pré-traitement avant le comptage

3.1.1Nous utilisons un réservoir sous vide en acier inoxydable qui peut supporter la pression négative du réservoir intérieur de colle.
3.1.2Le fond du réservoir de colle avec chauffage.
3.1.3Réservoir équipé d'un mélangeur à moteur qui empêche la colle de se déposer et maintient la colle à température constante.
3.1.4.Réservoir avec capteur liquide haut / bas qui assure l'alarme d'alarme lorsque le liquide est supérieur ou inférieur au niveau de réglage.
3.1.5.Réservoir avec déshumidification sous vide (le temps de déshumidification peut être réglé par écran tactile), de sorte que le matériau peut être rempli à nouveau par pression négative sous vide.
3.1.6.Réservoir avec soupape à bille de libération de pression; le fond du réservoir est réservé à un connecteur de contre-écoulement et à une soupape à bille de fermeture du fleuve.
3.1.7Un réservoir avec une bouche d' alimentation artificielle qui peut être collée de manière appropriée.
3.1.8.Le réservoir avec filtre à sec empêche la colle de cristalliser.

3.3Entièrement automatiqueLesystème de mélange des matériaux (dynamiquele mélange)
3.3.1 dynamiquemélange de la colle pour assurer une mélange uniforme de la colle.
3.3.2Coller les pièces en acier inoxydable pour obtenir une grande compatibilité des matériaux.
3.3.3Une soupape de colle avec fonction de rétraction pour empêcher la colle de tomber après coupure.
3.3.4L'arbre à tiges utilise des pièces originales importées pour maintenir une grande durabilité.
3.3.5Pas besoin de démonter le système de mélange pour nettoyer et économiser du temps de nettoyage.

Le composant AB colle à travers la soupape de retour et entre dans le tube de mélange, comme sur la photo. Le mélange sera finalement en pot pour les produits.la soupape à aspiration peut empêcher la colle de tomber immédiatement à empêcher la colle de tomber à un autre endroit.

3.4Système de contrôle d' opération.
3.4.1La quantité de colle est poussée par la tige de poussée du moteur mesurée en réglant la vitesse du moteur de poussée.
3.4.2Synchronisation réglable de la colle, assurez-vous que la colle A / B s' écoule hors de la vanne en même temps que la résistance au gel.
3.4.3La machine avec le préempteur de gel, lorsque le temps est arrivé, la colle se déchargera automatiquement et provoquera le durcissement de la colle à l'intérieur du tube de mélange.
3.4.4Peut sélectionner la fonction de quantité de colle de signal et la fonction de colle continue pour répondre aux différentes exigences de processus.
3.4.5L'ensemble du mode de commande utilise le contrôle PLC de Panasonic, les dispositifs de contrôle tactile MGCS.
3.4.6Surveillance des temps de double soupape liquide, pompe à vide, pompes de mesure et écran tactile.
3.4.7E-Stop affiche le moteur, le dirver, la pression et avec le système d'avertissement.
3.4.8 Configurer le mécanisme de verrouillage sécuriséLes équipements de mise à la terre et susceptibles d'accumuler une charge statique du dispositif métallique, les objets métalliques conducteurs sont connectés à la terre, conformément à GB50169-2006.
3.4.9On peut communiquer avec le système MES.

Quatrième: machine à faire des pots de colle à trois axes à chambre à vide
1,Chambre sous vide
1.1Configurer la grille de sécurité en verre trempé, la fenêtre d'observation, l'entrée et la sortie avec dispositif de protection de la sécurité, pour assurer la sécurité des opérateurs.
1.2Affichage numérique du degré de vide avec fonction de réglage du temps, PLC communique avec la machine de mélange de colle; peut fonctionner automatiquement.

2,Valve de distribution de colle sous vide
2.1Vacuum spéciale soupape de colle utilisée pour la colle en pot et empêcher la colle de tomber.
2.2Conception en acier inoxydable pour les pièces touchées par la colle, les pièces d' étanchéité des barres utilisent des pièces d' importation d' origine pour maintenir une grande durabilité.
2.3La vanne à vide peut être lavée par auto-nettoyage, pour prouver la colle restée à l' intérieur et causer le blocage.

3,Plateforme de travail à trois axes
3.1 Une chambre à trois axes est installée en haut, ce qui réduit efficacement le volume de la chambre et accélère la vitesse de vide.
3.2Fonctionnement par écran tactile, version anglaise et chinoise, peut enregistrer et afficher différents paramètres.
3.3Programmer des points, des lignes, des arcs, des cercles et certains produits irréguliers. Les fichiers de colle peuvent être édités sur la programmation ou importés à partir de CAD. La mémoire du programme 99pcs.La programmation tactile prend en charge toute la colonne., navigation graphique, édition de groupe et autres fonctions.

3.4La planche fixe à axe Z peut être réglée vers le haut et vers le bas pour adopter différentes pièces de travail à différentes hauteurs, vous ne't rééditer la trajectoire de travail, mais ne l' ajustez que lorsque vous remplacez les buses.

Paramètre

Chemin de roulement	Points / lignes / courbes / arcs
Portée de travail	XYZ:400 mm ×400 mm ×70 mm
Vitesse	XY: 250 mm/s Z:100 mm/s
Précision	± 0.01mm
Degré de vide	2000 Pa
Temps de vide	Les années 60
Énergie	AC380V à 50 Hz
Alimentation en air	0.4 MPa --- 0,8 MPa
Dimension	La taille de l'échantillon doit être la même que celle de l'échantillon.

Sixième: service d'entretien
1.Le vendeur fournit une période de garantie d'un an et un service d'entretien gratuit pendant la garantie.
2.Dans le cas où des pièces de la machine se cassent dans la garantie en raison de facteurs non artificiels, nous vous enverrons des pièces de rechange gratuitement, l'acheteur paiera pour l'expédition.La soupape à double liquide doit être achetée au prix de vente..
3.Si les pièces de la machine se cassent au-delà de la garantie, le remplacement des pièces doit être pris en charge par l'acheteur.

Le septième:Installation et formation:
Vous pouvez installer et utiliser les machines vous-même. comme vous pouvez envoyer le
l'ingénieur pour venir à notre usine pour une formation; ou nous pouvons également fournir des vidéos de formation,
Si vous le demandez, notre ingénieur sera envoyé à votre entreprise.
l'acheteur paieraLe coût de la main-d'œuvre etcoût du voyage, hôtel (hébergement)
et alimentaire).
vacuum Potting Epoxy Resin Machine for Ignition Coil
